Рабочее давление
0 - 1,0 Мпа (10 Атм)
Фитинги

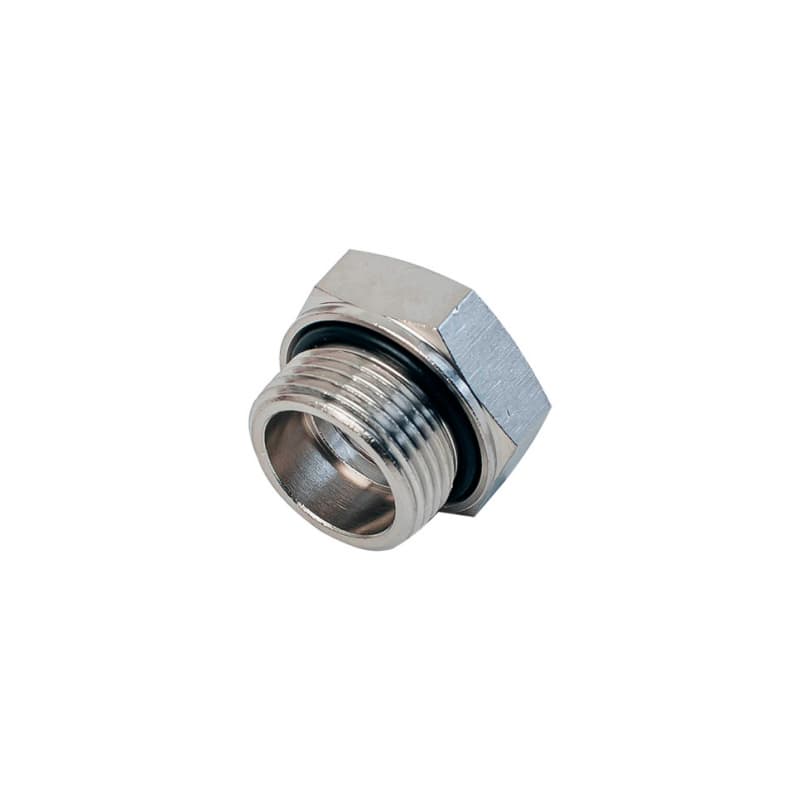

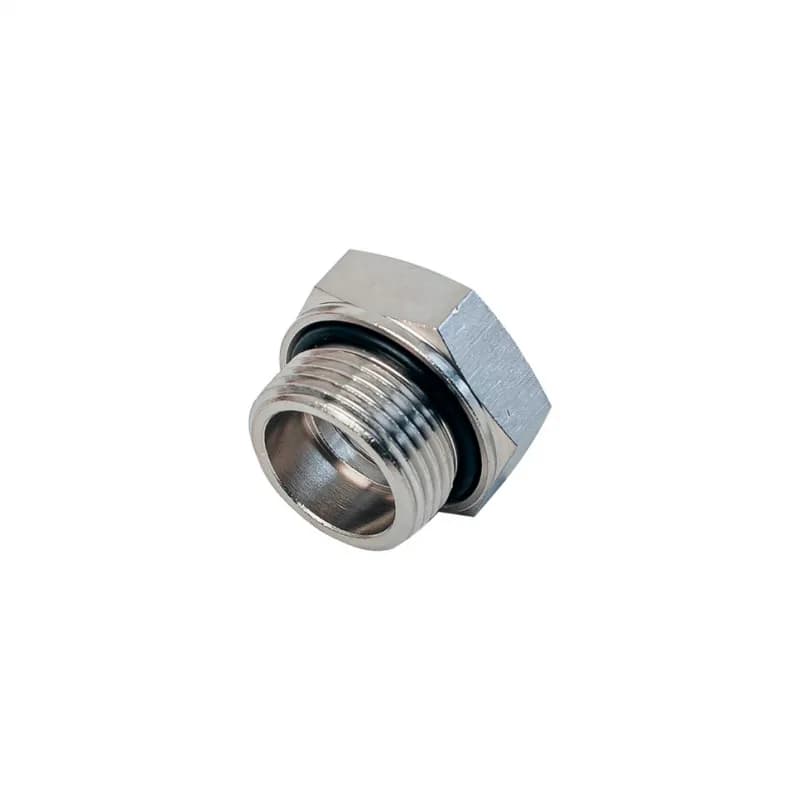

Футорка латунная переходная JNW-(G)M
Цена по запросу

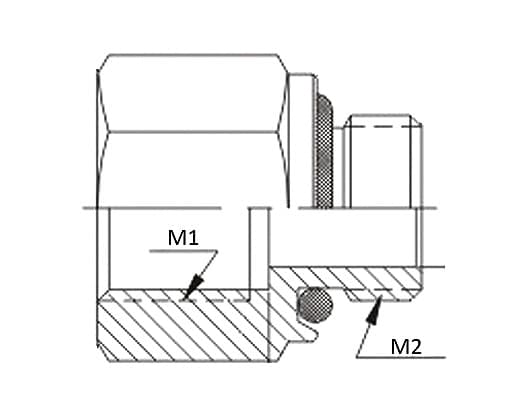

Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Размер внутренней резьбы М1 (мм) | Размер наружной резьбы М2 (мм) |
|---|---|---|
| JNW М12*1,5- GМ10*1,5 | M12*1,5 | M10*1,5 |
| JNW М14*1,5-GМ10*1,5 | M14*1,5 | M10*1,5 |
| JNW М14*1,5-GМ12*1,5 | M14*1,5 | M12*1,5 |
| JNW М16*1,5-GМ10*1,5 | M16*1,5 | M10*1,5 |
| JNW М16*1,5-GМ12*1,5 | M16*1,5 | M12*1,5 |
| JNW М16*1,5-GМ14*1,5 | M16*1,5 | M14*1,5 |
| JNW М18*1,5-GМ10*1,5 | M18*1,5 | M10*1,5 |
| JNW М18*1,5-GМ12*1,5 | M18*1,5 | M12*1,5 |
| JNW М18*1,5-GМ14*1,5 | M18*1,5 | M14*1,5 |
| JNW М18*1,5-GМ16*1,5 | M18*1,5 | M16*1,5 |
| JNW М22*1,5-GМ10*1,5 | M22*1,5 | M10*1,5 |
| JNW М22*1,5-GМ12*1,5 | M22*1,5 | M12*1,5 |
| JNW М22*1,5-GМ14*1,5 | M22*1,5 | M14*1,5 |
| JNW М22*1,5-GМ16*1,5 | M22*1,5 | M16*1,5 |
| JNW М22*1,5-GМ18*1,5 | M22*1,5 | M18*1,5 |
Описание
Футорка латунная резьбовая переходная JNW-(G)M, используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Футорка JNW-(G)M имеет два резьбовых порта подключения разного размера.
Внутренняя резьба - метрическая M, внешняя - метрическая с уплотнительным кольцом (G)M.
Латунные фитинги NBPT производятся из цельного металлического прута, исключает сколы, пропуски воздуха и разрушение изделия. В этом заключается преимущество перед фитингами, созданными методом прессования из стружки и пыли.
Технические характеристики
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Рабочая температура
от -20 °C до +60 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель, уплотнительное кольцо- нитрильный каучук (NBR).
Пример условного обозначения фитинга
JNW М12*1,5- GМ10*1,5 , где JNW - модель, M12*1,5 – внутренняя резьба метрическая 12*1,5 , GМ10*1,5 - наружная резьба метрическая с уплотнительным кольцом 10*1,5
