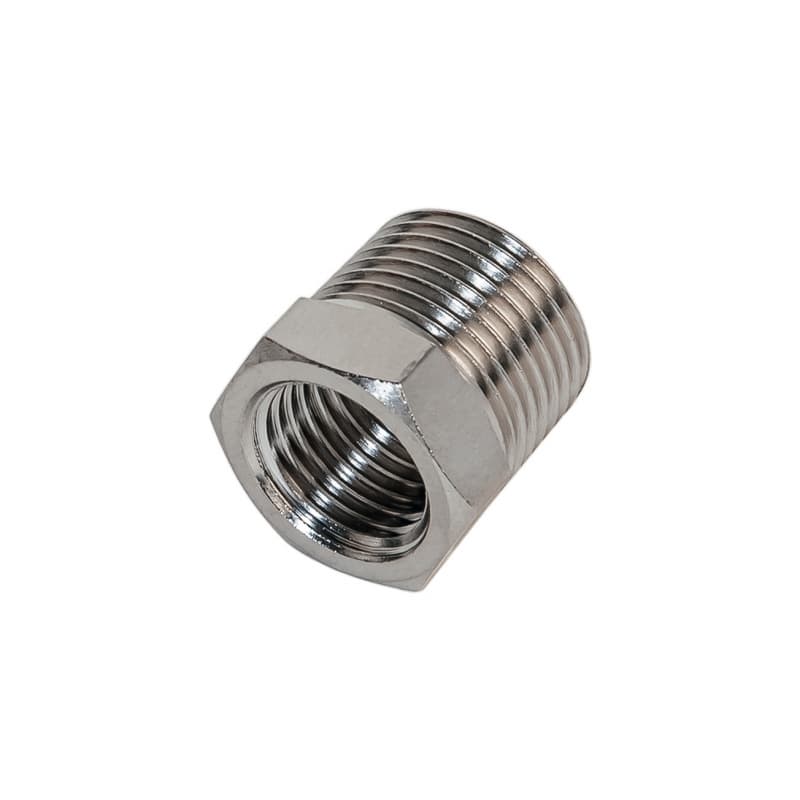

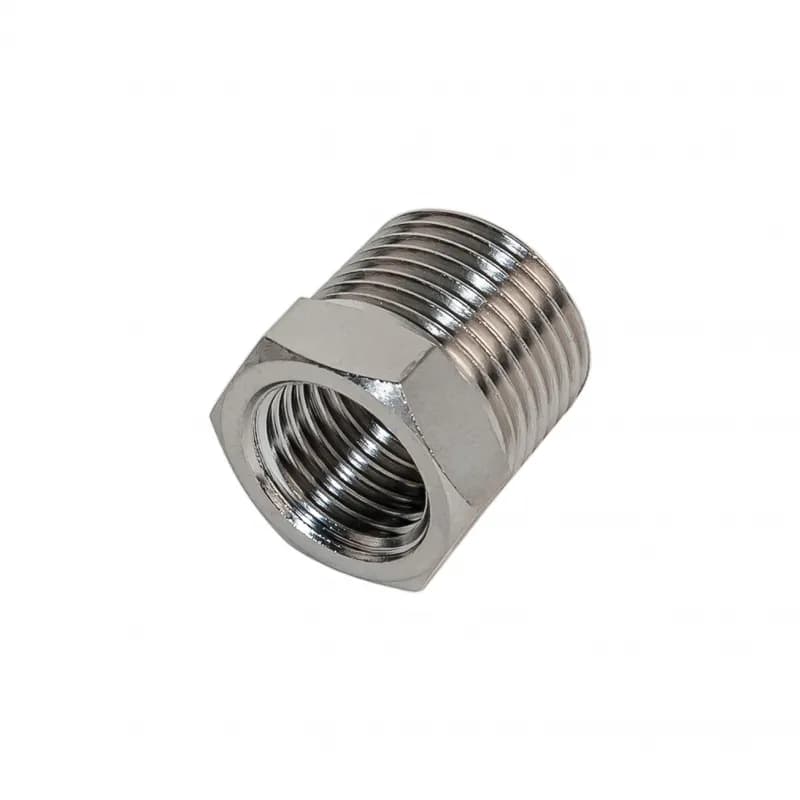

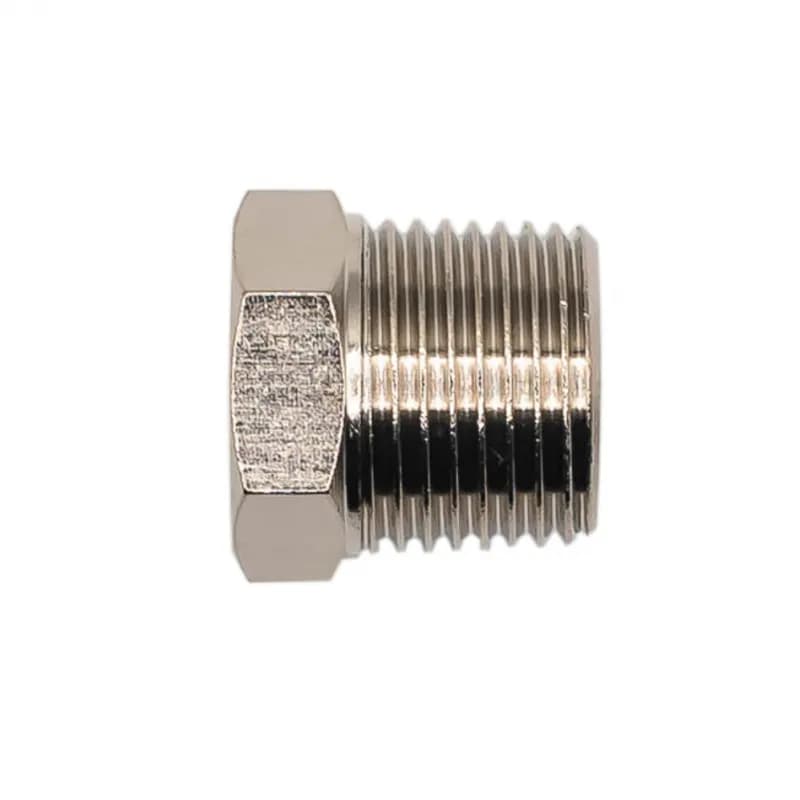

Футорка латунная резьбовая JNW-R

Цена по запросу

Размерный ряд фитинга

МОДЕЛЬ ФИТИНГА	Размер внутренней резьбы R1 (⁠дюймы⁠)	Размер наружной резьбы R2 (⁠дюймы⁠)
JNW 01	1/8	1/8
JNW 02	1/4	1/4
JNW 03	3/8	3/8
JNW 04	1/2	1/2
JNW 01-02	1/8	1/4
JNW 01-03	1/8	3/8
JNW 01-04	1/8	1/2
JNW 02-01	1/4	1/8
JNW 02-03	1/4	3/8
JNW 02-04	1/4	1/2
JNW 02-06	1/4	3/4
JNW 03-02	3/8	1/4
JNW 03-04	3/8	1/2
JNW 03-06	3/8	3/4
JNW 04-03	1/2	3/8
JNW 04-06	1/2	3/4

Описание

Футорка латунная резьбовая JNW-R, используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.

Футорка JNW-R имеет два резьбовых порта подключения с трубной конической резьбой R.

Латунные фитинги NBPT производятся из цельного металлического прута, исключает сколы, пропуски воздуха и разрушение изделия. В этом заключается преимущество перед фитингами, созданными методом прессования из стружки и пыли.

Технические характеристики

Футорка имеет два варианта исполнения

прямой (⁠порты подключения одного размера⁠), переходный (⁠порты подключения разного размера⁠).

Рабочее давление

0 - 1,0 Мпа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 Мпа(⁠14,0 Атм⁠)

Рабочая температура

от -30 °C до +140 °C

Материал исполнения

корпус -латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%⁠), покрытие корпуса - никель.

Пример условного обозначения фитинга

JNW 01-03 , где JNW - модель, 01 – резьба коническая R 1/8 дюйма, 03 – резьба коническая R 3/8 дюйма
