Рабочее давление
0 – 1 МПа (10 Атм)
Фитинги

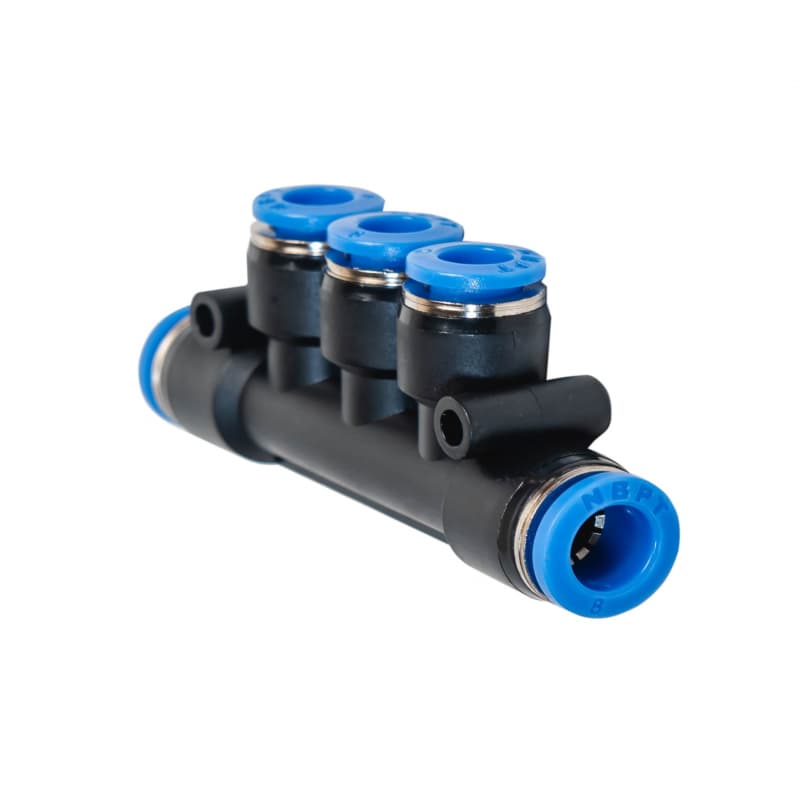

Коллектор пластиковый цанговый переходной PKG
Цена по запросу

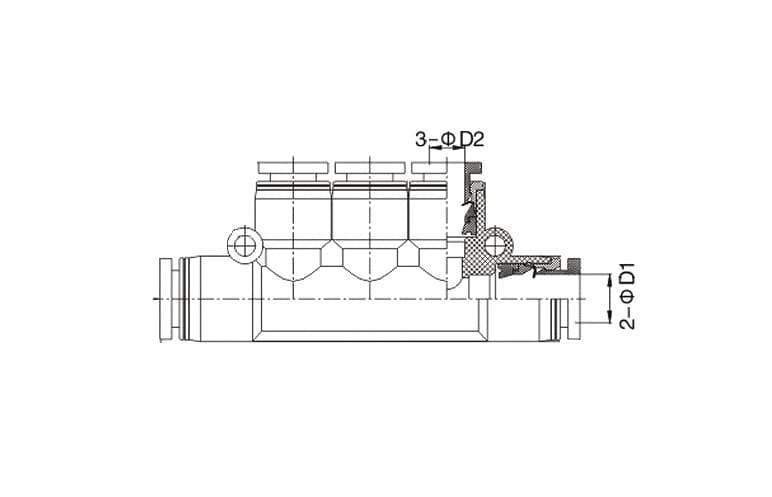

Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PKG 6-4 | 6 | 4 |
| PKG 8-4 | 8 | 4 |
| PKG 8-6 | 8 | 6 |
| PKG 10-8 | 10 | 8 |
| PKG 12-8 | 12 | 8 |
| PKG 12-10 | 12 | 10 |
Описание
Фитинг-коллектор PKG предназначен для соединения пневматических трубок разного диаметра.
Фитинг имеет пять цанговых портов подключения.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PKG 10-8 , где PKG - модель, 10 и 8 – наружные диаметры соединяемых пневмотрубок (мм)
