Имеет два варианта исполнения
порты подключения одного диаметра, порты подключения разного диаметра(переходной фитинг).
Фитинги
Коллектор пластиковый цанговый PRG
Цена по запросу

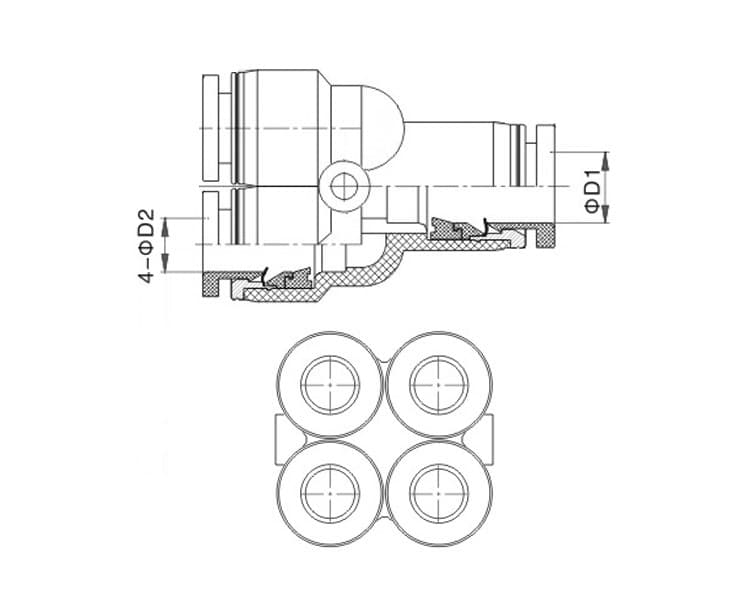

Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PRG 4-4 | 4 | 4 |
| PRG 6-4 | 6 | 4 |
| PRG 6-6 | 6 | 6 |
| PRG 8-4 | 8 | 4 |
| PRG 8-6 | 8 | 6 |
| PRG 8-8 | 8 | 8 |
| PRG 10-6 | 10 | 6 |
| PRG 10-8 | 10 | 8 |
| PRG 10-10 | 10 | 10 |
| PRG 12-8 | 12 | 8 |
| PRG 12-10 | 12 | 10 |
Описание
Фитинг-коллектор PRG предназначен для монтажа пневматических линий, используется для соединения пневматических трубок.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Отличается надёжностью и высоким сроком эксплуатации. Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Порт подключения
цанговый. Количество цанговых портов: 5.
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PRG 6 - 6 , где PRG - модель, 6 – наружные диаметры соединяемых пневмотрубок (мм) (вариант, когда все порты одного размера), PRG 8 - 4 , где PRG - модель, 8 ,4 – наружные диаметры соединяемых пневмотрубок (мм) (вариант, когда порты разного размера)
