Рабочее давление
0 - 1,0 Мпа (10 Атм)
Фитинги

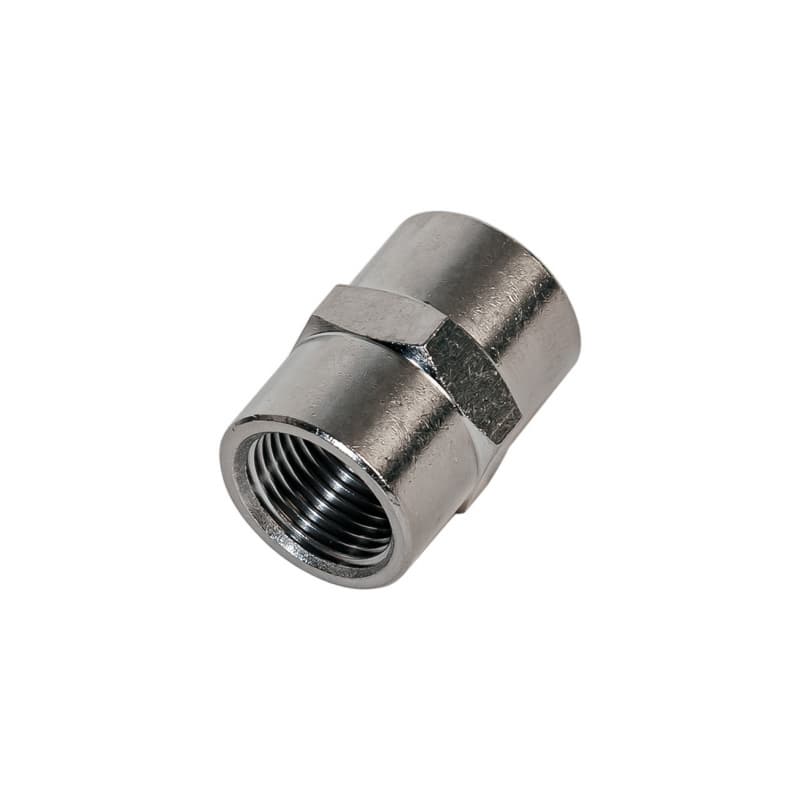

Муфта латунная резьбовая прямая JN-G
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Резьба внутренняя G1 (дюймы) | Резьба внутренняя G2 (дюймы) |
|---|---|---|
| JN-G01 | G1/8 | G1/8 |
| JN-G02 | G1/4 | G1/4 |
| JN-G03 | G3/8 | G3/8 |
| JN-G04 | G1/2 | G1/2 |
Описание
Муфта латунная резьбовая прямая JN-G, используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Муфта латунная JN-G имеет два резьбовых порта подключения с цилиндрической резьбой одного размера.
Латунные фитинги NBPT производятся из цельного металлического прута, исключает сколы, пропуски воздуха и разрушение изделия. В этом заключается преимущество перед фитингами, созданными методом прессования из стружки и пыли.
Технические характеристики
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Рабочая температура
от -30 °C до +140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
JN-G02 , где JN - модель, G02 – внутренняя резьба трубная цилиндрическая G 1/4 дюйма.
