Рабочее давление
0 - 1,0 Мпа (10 Атм)
Фитинги

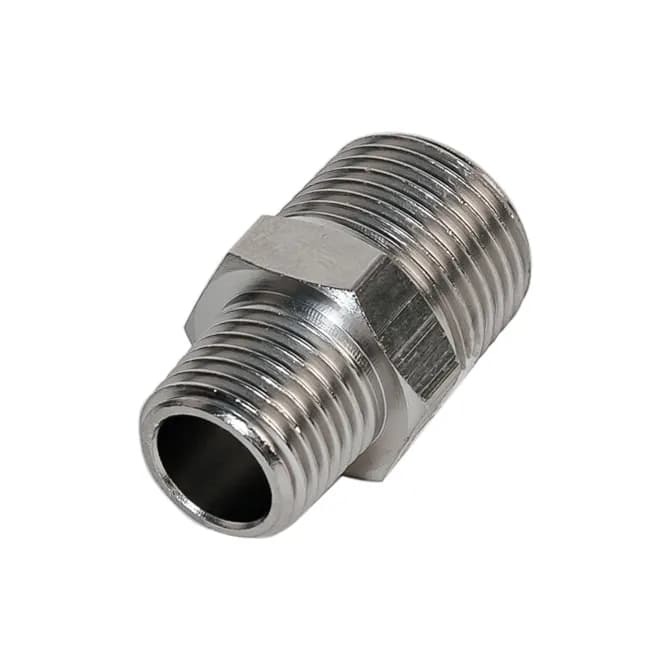

Ниппель латунный резьбовой переходной прямой JWG-M
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Резьба наружная M1 (мм*шаг) | Резьба наружная M2 (мм*шаг) |
|---|---|---|
| JWG M8*1-M10*1 | M8*1 | M10*1 |
| JWG M8*1-M12*1.25 | M8*1 | M12*1,25 |
| JWG M8*1-M14*1.5 | M8*1 | M14*1.5 |
| JWG M8*1-M16*1.5 | M8*1 | M16*1.5 |
| JWG M10*1-M12*1.25 | M10*1 | M12*1.25 |
| JWG M10*1-M14*1.5 | M10*1 | M14*1.5 |
| JWG M10*1-M16*1.5 | M10*1 | M16*1.5 |
| JWG M12*1.25-M14*1.5 | M12*1.25 | M14*1.5 |
| JWG M12*1.25-M16*1.5 | M12*1.25 | M16*1.5 |
| JWG M12*1.25-M20*1.5 | M12*1.25 | M20*1.5 |
| JWG M12*1.25-M22*1.5 | M12*1.25 | M22*1.5 |
| JWG M14*1.5-M16*1.5 | M14*1.5 | M16*1.5 |
| JWG M14*1.5-M20*1.5 | M14*1.5 | M20*1.5 |
| JWG M14*1.5-M22*1.5 | M14*1.5 | M22*1.5 |
| JWG M16*1.5-M20*1.5 | M16*1.5 | M20*1.5 |
| JWG M16*1.5-M22*1.5 | M16*1.5 | M22*1.5 |
Описание
Ниппель латунный резьбовой переходной прямой JWG-M, используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Ниппель латунная JW-M имеет два резьбовых порта подключения с метрической резьбой M разного размера.
Латунные фитинги NBPT производятся из цельного металлического прута, исключает сколы, пропуски воздуха и разрушение изделия. В этом заключается преимущество перед фитингами, созданными методом прессования из стружки и пыли.
Ниппель переходной JWG M8*1-M10*1
Технические характеристики
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Рабочая температура
от -30 °C до +140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
JWG M8*1-M10*1 , где JWG - модель, M8*1 - наружная метрическая резьба 8*1, M10*1 – наружная метрическая резьба 8*1
