Способ изготовления
литьё, обработка на ЧПУ.
Фитинги

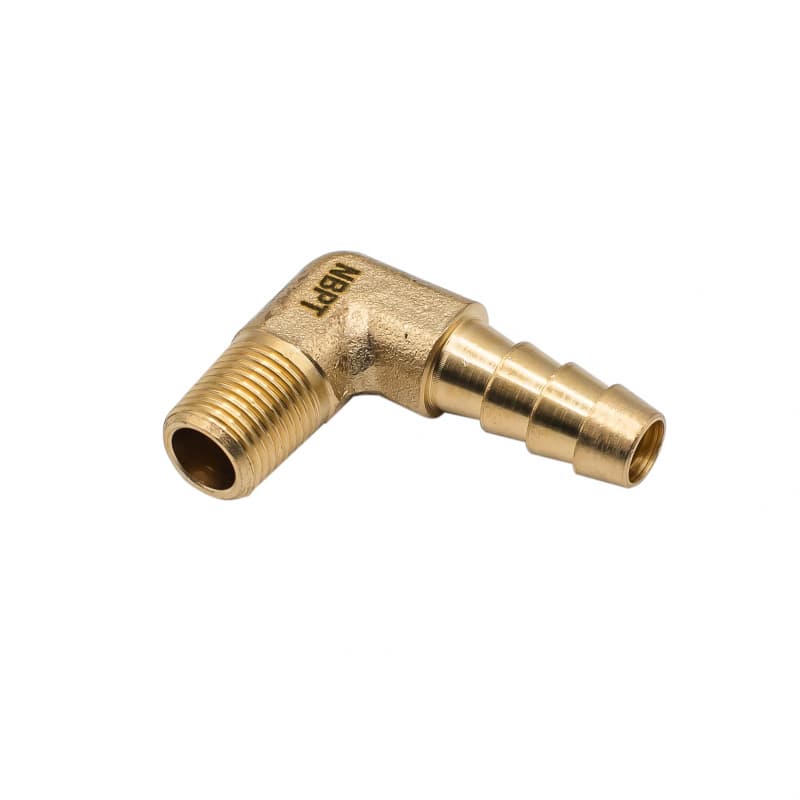

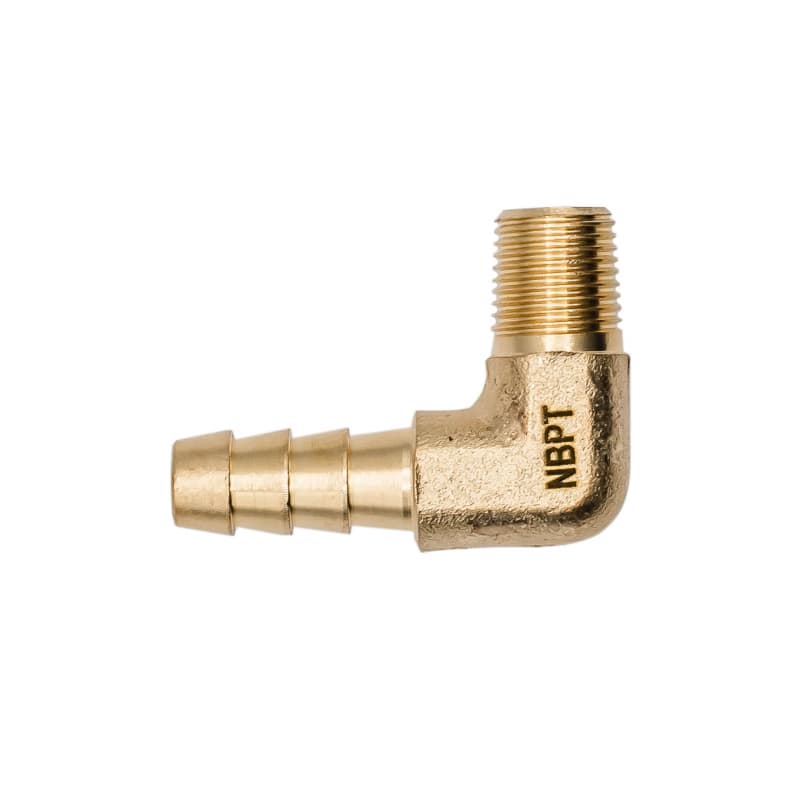

Штуцер латунный L-образный JBL
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр трубки (мм) | Размер внешней резьбы R (дюймы) |
|---|---|---|
| JBL 4-01 | 4 | R1/8 |
| JBL 4-02 | 4 | R1/4 |
| JBL 6-01 | 6 | R1/8 |
| JBL 6-02 | 6 | R1/4 |
| JBL 6-03 | 6 | R3/8 |
| JBL 6-04 | 6 | R1/2 |
| JBL 8-01 | 8 | R1/8 |
| JBL 8-02 | 8 | R1/4 |
| JBL 8-03 | 8 | R3/8 |
| JBL 8-04 | 8 | R1/2 |
| JBL 10-01 | 10 | R1/8 |
| JBL 10-02 | 10 | R1/4 |
| JBL 10-03 | 10 | R3/8 |
| JBL 10-04 | 10 | R1/2 |
| JBL 12-02 | 12 | R1/4 |
| JBL 12-03 | 12 | R3/8 |
| JBL 12-04 | 12 | R1/2 |
Описание
Штуцер латунный L-образный JBL предназначен для монтажа пневматических и гидравлических линий низкого давления.
Штуцер имеет два порта подключения - штуцер («ёлочка»)и резьбовой порт.
Размер штуцера в (мм) соответствует внутреннему диаметру присоединяемой пневмотрубки в (мм).
Резьбовой порт подключения с трубной конической резьбой R.
Технические характеристики
Рабочая среда
воздух, вакуум, вода, технические жидкости.
Рабочее давление
0 - 0,8 МПа (8 Бар)
Максимально допустимое давление
1 ,0 МПа (10 Бар)
Рабочая температура
рабочая температура подключаемой трубки
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%)
Пример условного обозначения фитинга
JBL 4-01, где JBL - модель, 4 – внутренний диаметр трубки 4 мм, 01 - резьба внешняя трубная коническая R 1/8 дюйма.
