Материал
никелированная сталь
Пневмоцилиндры

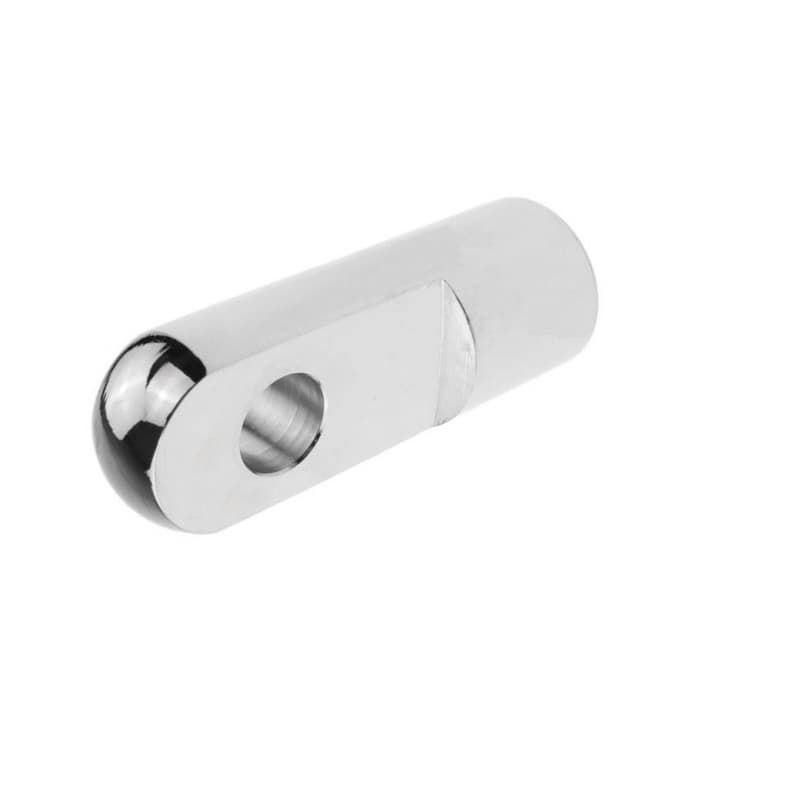

Коннектор для штока пневмоцилиндра серии I
Цена по запросу
Размерный ряд
| Модель коннектора | Диаметр поршня (мм) | Размер внутренней резьбы коннектора M (мм*шаг) |
|---|---|---|
| I 32-M10*1,25 | 32 | M10*1,25 |
| I 40-M12*1,25 | 40 | M12*1,25 |
| I 50-M16*1,5 | 50 | M16*1,5 |
| I 63-M16*1,5 | 63 | M16*1,5 |
| I 80-M20*1,5 | 80 | M20*1,5 |
| I 100-M20*1,5 | 100 | M20*1,5 |
| I 125-M27*2 | 125 | M27*2 |
| I 160-M36*2 | 160 | M36*2 |
| I 200-M36*2 | 200 | M36*2 |
Описание
Коннектор I - образный относится к элементам крепления пневмоцилиндра. Наконечник крепится к штоку пневмоцилиндра при помощи резьбы и обеспечивает соединение штока с ведомым механизмом.
Коннектор исполнен из цельной стальной заготовки на станке с ЧПУ.
Технические характеристики
Рабочая температура
-40...+120 °C
Пример условного обозначения пневмоцилиндра
I 40-M12x1.25 где I - серия коннектора, 40 - подходит для штока пневмоцилиндров с диаметром поршня 40 мм, M12x1.25 - внутренняя резьба наконечника M12*1.25
