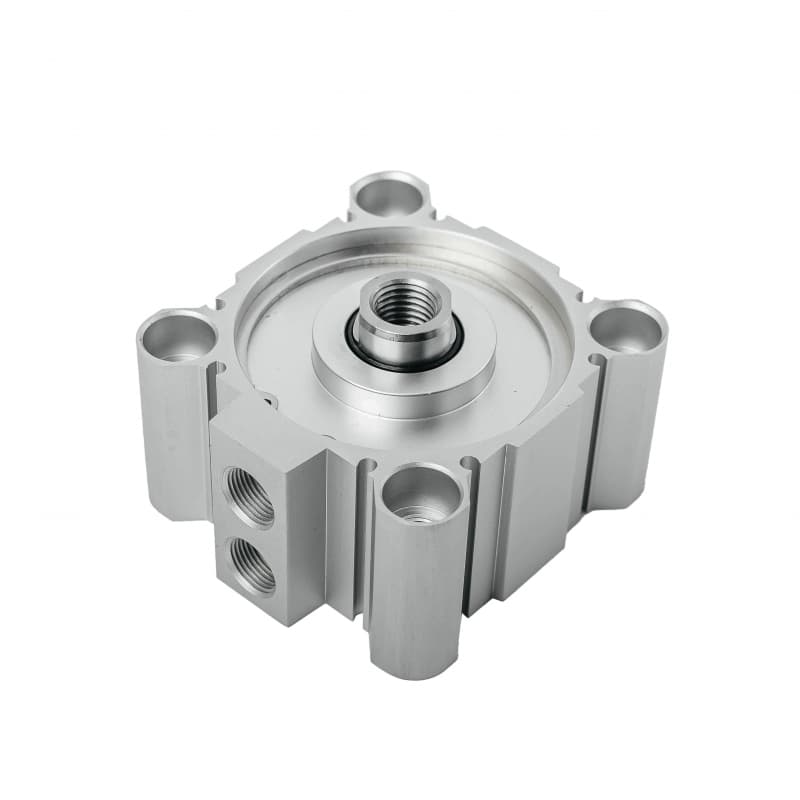

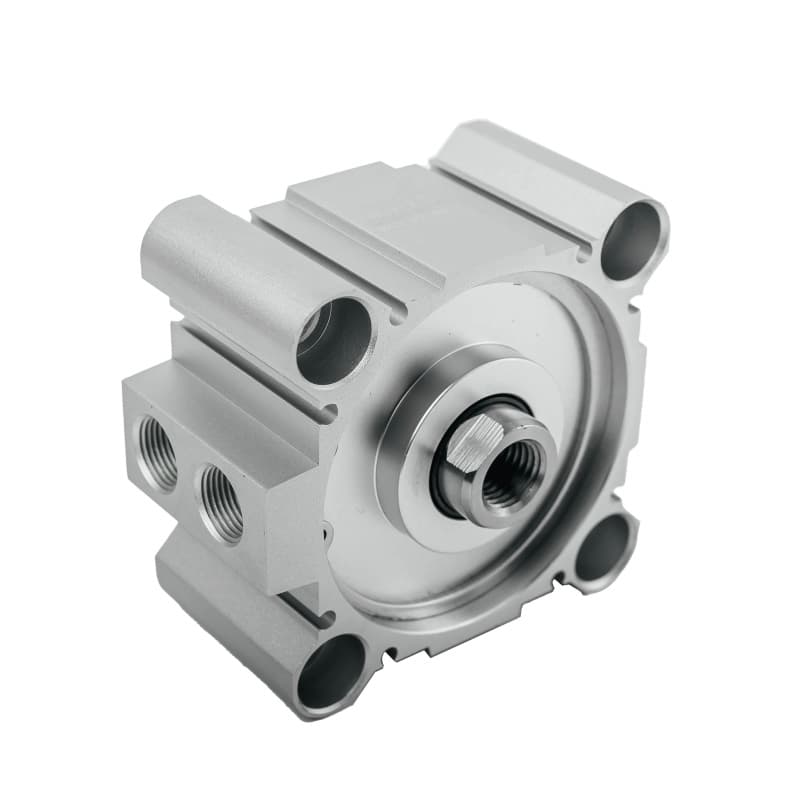

Пневматический цилиндр серии CQ2

Цена по запросу

Размерный ряд

Серия	Диаметр поршня (⁠мм⁠)	Ход штока (⁠мм⁠)
CQ2B	12	5, 10, 15, 20, 25, 30, 35, 40, 45, 50
CQ2B	16	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100
CQ2B	20	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100
CQ2B	25	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150
CQ2B	32	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150
CQ2B	40	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200
CQ2B	50	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200
CQ2B	63	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200
CQ2B	80	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200
CQ2B	100	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200
CQ2B	125	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200

Описание

Пневматические цилиндры серии CQ2B– это пневмоцилиндры двустороннего действия с односторонним или двусторонним штоком. Наличие магнитного кольца позволяет устанавливать датчики положения поршня. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах.

Антифрикционное кольцо - фторопласт (PTFE)
Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)

Технические характеристики

Рабочая среда

воздух очистки от 40 мкм

Диапазон рабочего давления, МПа

0.1- 0.9

Максимально допустимое давление, МПа

1.5

Рабочая температура

от -10°С до +60 °С

Скорость хода, мм/с

50-500

Материал колбы цилиндра

анодированный алюминиевый сплав

Материал штока

легированная сталь

Материал уплотнений

NBR (⁠Бутадиен-нитрильный каучук⁠)

Демпфирование

демпферная шайба

Тип используемого датчика

CS1-J

Тип крепления датчика

не требуется

Тип кронштейна

FA, FB, CA, CB, CR, LB, TC, TC-M

Пример условного обозначения пневмоцилиндра

CQ2B 80x10 , где CQ2B - модель, 80 - диаметр поршня (⁠80 мм⁠), 10 - ход штока (⁠10 мм⁠)
