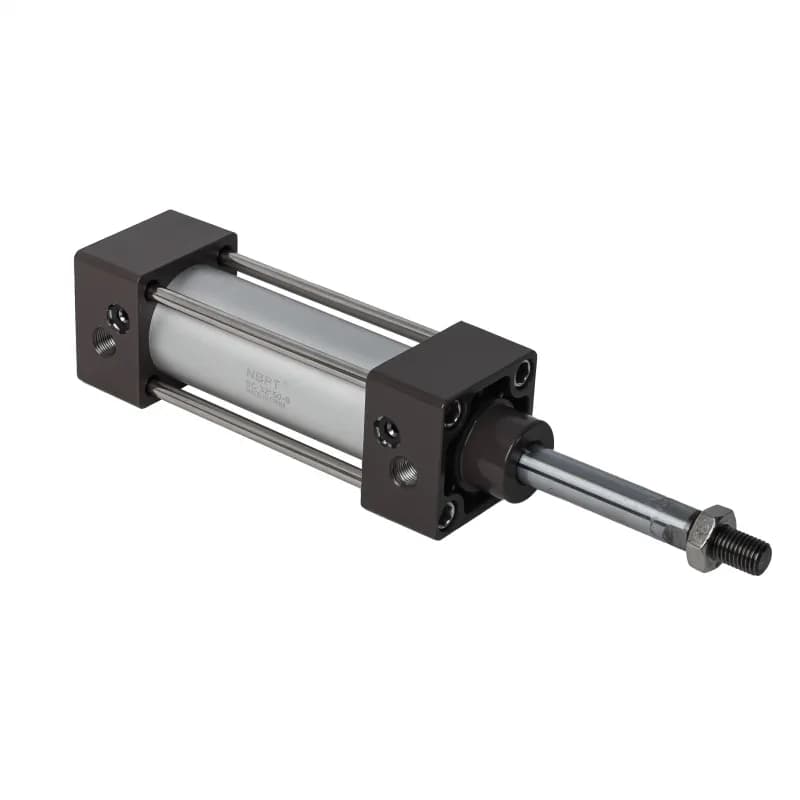

Пневматический цилиндр серии SC

Цена по запросу

Размерный ряд

Серия	Диаметр поршня (⁠мм⁠)	Ход штока (⁠мм⁠)
SC	32	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	40	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	50	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	63	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	80	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	100	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	125	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	160	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000
SC	200	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000

Описание

Пневматические цилиндры серии SC – это пневмоцилиндры двустороннего действия с односторонним или двусторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах. Созданы в соответствии с ISO15552 (ISO6431).

Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)

Технические характеристики

Рабочая среда

воздух очистки от 40 мкм

Диапазон рабочего давления, МПа

0.1- 0.9

Максимально допустимое давление, МПа

1.2

Рабочая температура

от + 0°С до +70 °С

Скорость хода, мм/с

30-800

Материал передней и задней крышек

окрашенный алюминиевый сплав

Материал колбы цилиндра

анодированный алюминиевый сплав

Материал уплотнений

NBR (⁠Бутадиен-нитрильный каучук⁠)

Антифрикционное кольцо

фторопласт (⁠PTFE⁠)

Магнитное кольцо

PVC

Демпфирование

регулируемое двухстороннее, демпферный манжет NBR

Тип используемого датчика

CS1-F, CS1-U

Тип крепления датчика

PAM *Ø*

Тип кронштейна

FA, FB, CA, CB, CR, LB, TC, TC-M

Пример условного обозначения пневмоцилиндра

SC 125x100-S , где SC - модель, 125 - диаметр поршня (⁠125 мм⁠), 100 - ход штока (⁠100 мм⁠), S - наличие магнитного кольца
