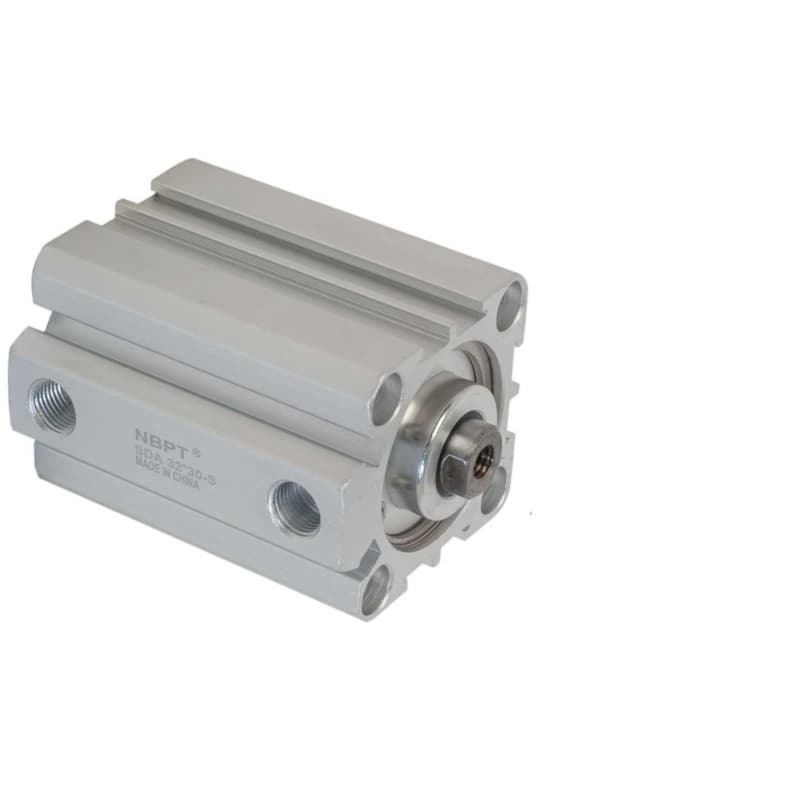

Пневматический цилиндр серии SDA

Цена по запросу

Размерный ряд

Серия	Диаметр поршня (⁠мм⁠)	Ход штока (⁠мм⁠)
SDA	12	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	16	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	20	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	25	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	32	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	40	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	50	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	63	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	80	5,10, 15, 20, 25, 30, 35, 40, 45, 50
SDA	100	5,10, 15, 20, 25, 30, 35, 40, 45, 50

Описание

Пневматические цилиндры серии SDA– это пневмоцилиндры двустороннего действия с односторонним или двусторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах.

Антифрикционное кольцо - фторопласт (PTFE)
Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)

Технические характеристики

Рабочая среда

воздух очистки от 40 мкм

Диапазон рабочего давления, МПа

0.1- 0.9

Максимально допустимое давление, МПа

1.2

Рабочая температура

от + 0°С до +70 °С

Скорость хода, мм/с

30-500

Материал колбы цилиндра

анодированный алюминиевый сплав

Материал штока

легированная сталь

Материал уплотнений

NBR (⁠Бутадиен-нитрильный каучук⁠)

Демпфирование

демпферная шайба

Тип используемого датчика

CS1-J

Тип крепления датчика

не требуется

Пример условного обозначения пневмоцилиндра

SDA 32x45-S , где SC - модель, 32 - диаметр поршня (⁠32 мм⁠), 45 - ход штока (⁠45 мм⁠), S - наличие магнитного кольца
