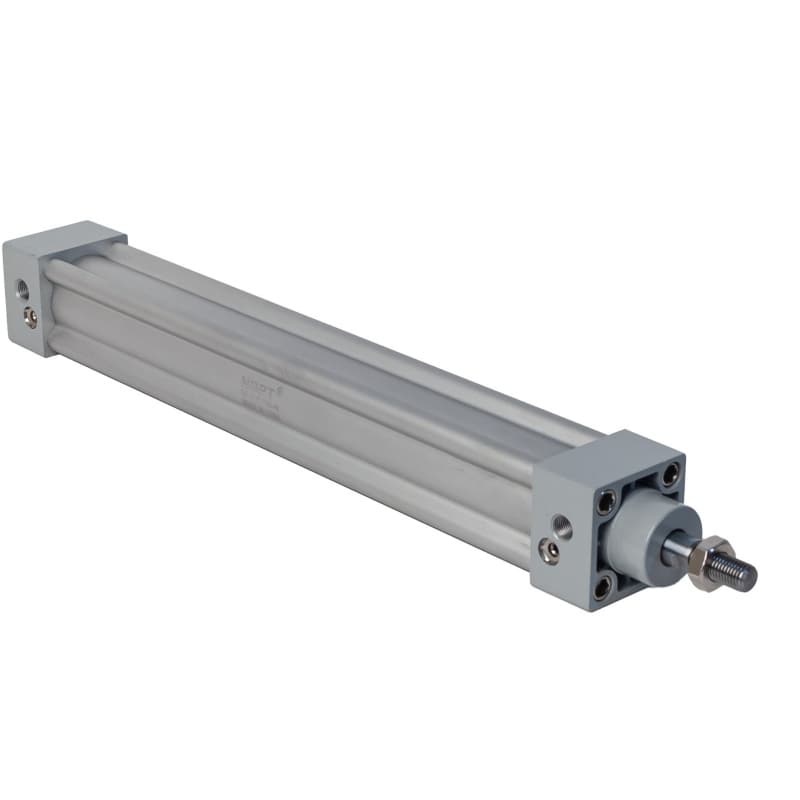

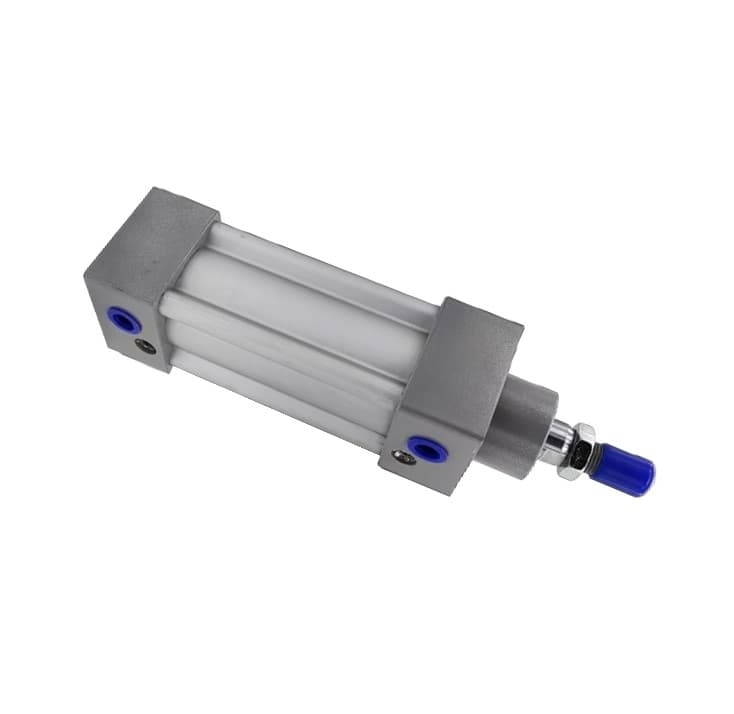

Пневматический цилиндр серии SI

Цена по запросу

Размерный ряд

Серия пневмоцилиндра	Диаметр поршня (⁠мм⁠)	Ход штока (⁠мм⁠)	Размер резьбы подключения G (⁠дюймы⁠)	Размер внешней резьбы на штоке M (⁠мм⁠)
SI	32	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G1/8	М10*1,25
SI	40	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G1/4	М12*1,25
SI	50	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G1/4	М16*1,5
SI	63	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G3/8	М16*1,5
SI	80	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G3/8	М20*1,5
SI	100	25, 50, 75, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G1/2	М20*1,5
SI	125	25, 50, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G1/2	М27*2
SI	160	25, 50, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G3/4	М36*2
SI	200	25, 50, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000	G3/4	М36*2

Описание

Пневматические цилиндры серии SI – это пневмоцилиндры двустороннего действия с односторонним или двусторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах. Созданы в соответствии с ISO6431.

Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)

Технические характеристики

Рабочая среда

воздух очистки от 40 мкм

Диапазон рабочего давления, МПа

0.1- 0.9

Максимально допустимое давление, МПа

1.2

Рабочая температура

от + 0°С до +70 °С

Скорость хода, мм/с

30-800

Материал передней и задней крышек

окрашенный алюминиевый сплав

Материал колбы цилиндра

анодированный алюминиевый сплав

Материал уплотнений

NBR (⁠Бутадиен-нитрильный каучук⁠)

Антифрикционное кольцо

фторопласт (⁠PTFE⁠)

Магнитное кольцо

PVC

Демпфирование

регулируемое двухстороннее, демпферный манжет NBR

Тип используемого датчика

CS1-F, CS1-U

Тип крепления датчика

PAM *Ø*

Тип кронштейна

FA, FB, CA, CB, CR, LB, TC, TC-M

Пример условного обозначения пневмоцилиндра

SI 125x100-S , где SI - модель, 125 - диаметр поршня (⁠125 мм⁠), 100 - ход штока (⁠100 мм⁠), S - наличие магнитного кольца
