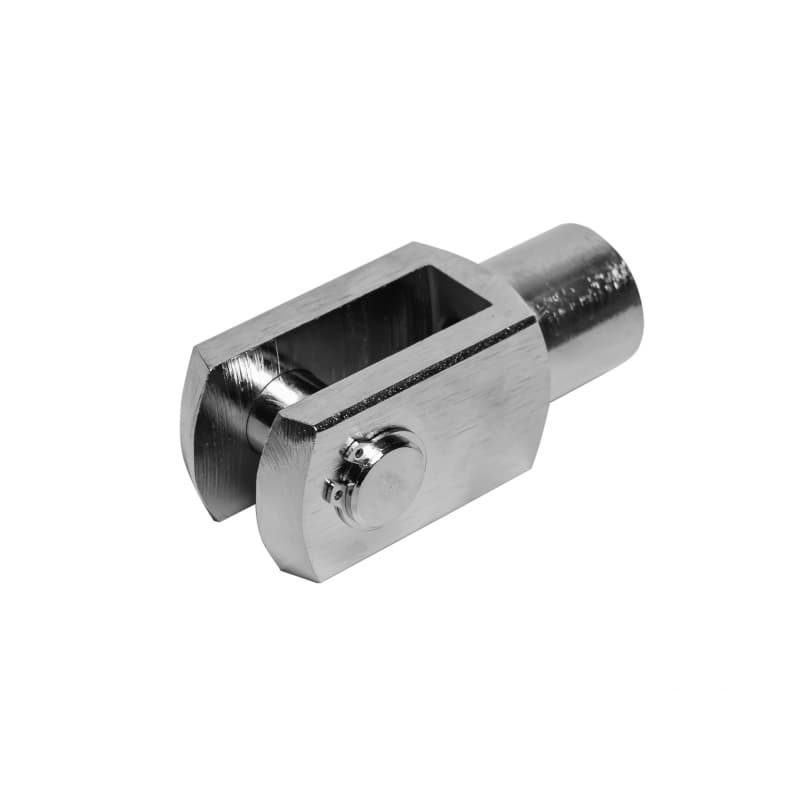

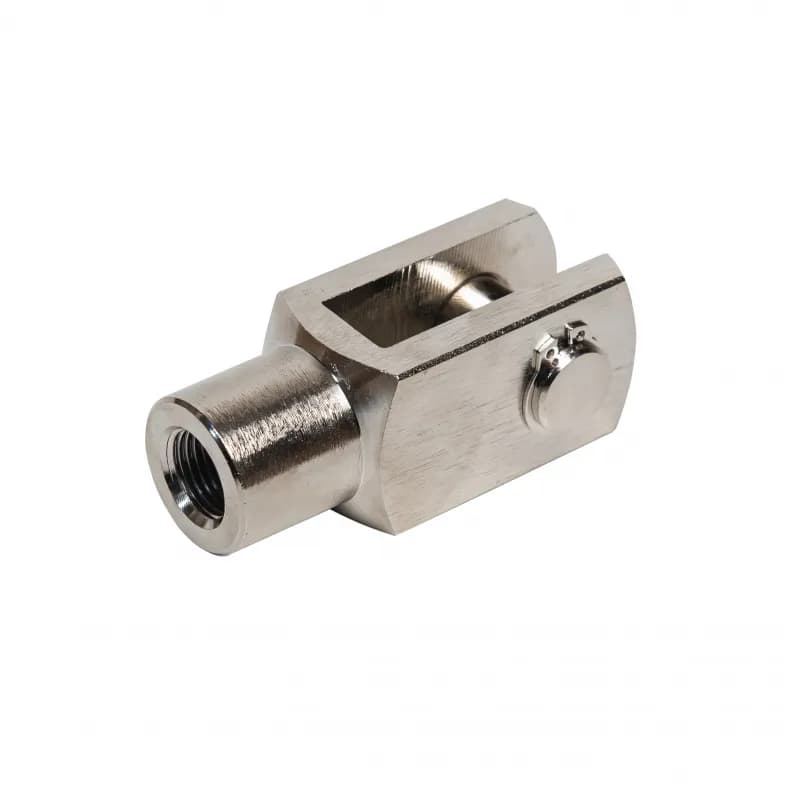

Вилка штока пневмоцилиндра серии Y

Цена по запросу

Размерный ряд

Модель коннектора	Диаметр поршня (⁠мм⁠)	Размер внутренней резьбы коннектора M (⁠мм*шаг⁠)
Y 32-M10*1,25	32	M10*1,25
Y 40-M12*1,25	40	M12*1,25
Y 50-M16*1,5	50	M16*1,5
Y 63-M16*1,5	63	M16*1,5
Y 80-M20*1,5	80	M20*1,5
Y 100-M20*1,5	100	M20*1,5
Y 125-M27*2	125	M27*2
Y 160-M36*2	160	M36*2
Y 200-M36*2	200	M36*2

Описание

Коннектор Y- образный относится к элементам крепления пневмоцилиндра. Коннектор крепится к штоку пневмоцилиндра при помощи резьбы и обеспечивает соединение штока с ведомым механизмом.

Вилка и палец исполнены из цельной стальной заготовки на станке с ЧПУ.

Технические характеристики

Материал

никелированная сталь

Рабочая температура

-40...+120 °C

Пример условного обозначения коннектора

Y 50-M16x1.5 где Y - серия, 50 - для штока пневмоцилиндров с диаметром поршня 50 мм, M16x1.5 - внутренняя резьба коннектора M12*1.25
