Рабочая среда
воздух (степень очистки – 40 мкм)
Пневмораспределители и соленоидные клапаны

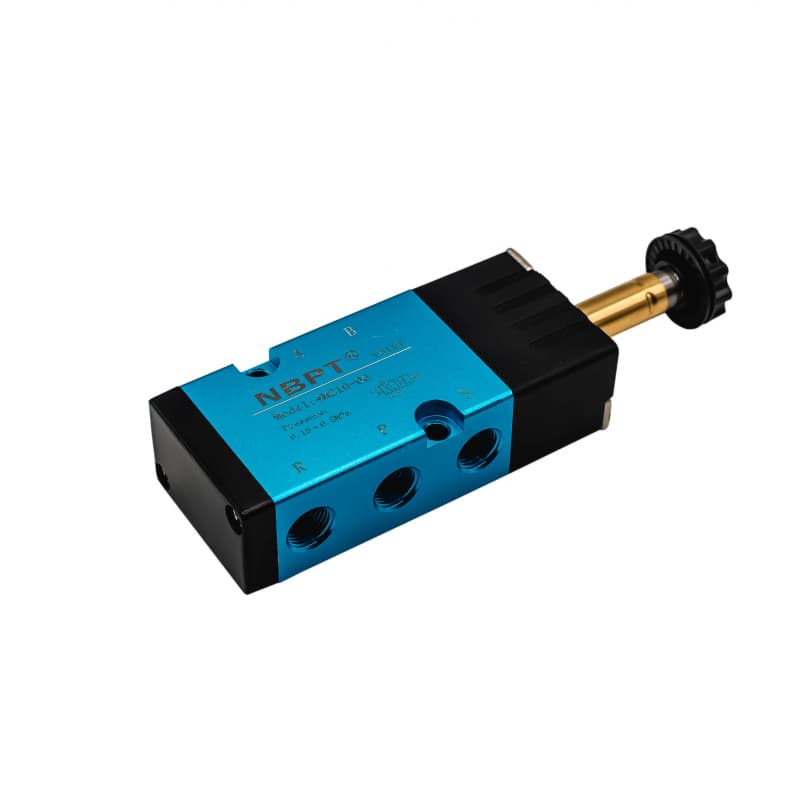

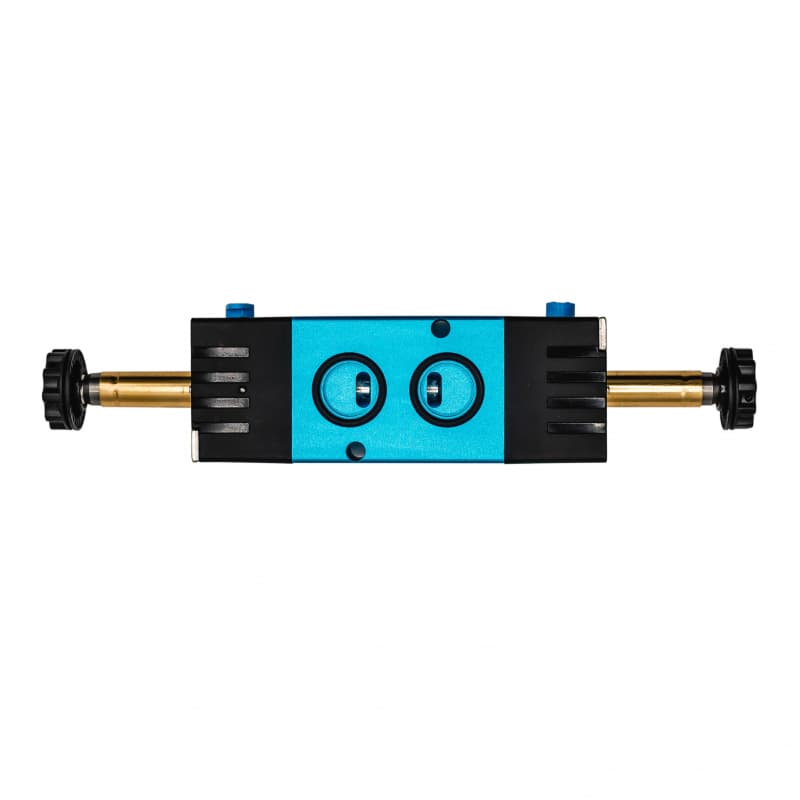

Пневмораспределители 5/2 серии 4M400-W
Цена по запросу
Размерный ряд
| Модель пневмораспределителя | Порт подключения | Площадь сечения (кв.мм) | Кол-во линий/позиций | Макс. частота срабатывания (ц/сек) | Кол-во катушек электропитания |
|---|---|---|---|---|---|
| 4M410-15-W | G1/2 | 50 | 5/2 | 3 | 1 |
| 4M420-15-W | G1/2 | 50 | 5/2 | 3 | 2 |
Описание
Распределитель серии 4M400 — это компактный универсальный распределитель для управления потоками сжатого воздуха, а также сброса отработанного воздуха в атмосферу.
В зависимости от модификации распределители могут быть:
с односторонним или двухсторонним управлением (одна или две электромагнитные катушки);
нормально закрытые NC или нормально открытые NO.
Технические характеристики
Управление
пилотное
Присоединение вход/выход
G1/2"
Тип распределителя
5 лин./2 поз., нормально закрытый
Рабочее напряжение
AC220V, AC110V, AC24V, DC24V, DC12V
Рабочее давление
0,15 - 0,8 МПа
Максимальное давление
1,2 МПа
Рабочая температура
−20...70°C
Смазка
не требуется
Материал корпуса распределителя
анодированный алюминий
Примечание
электромагнитные катушки питания в комплект не входят.
Пример условного обозначения
4M410 - 15 - W , где 4M - модель, 4 - серия распределителя, 1 0 - тип распределителя- моностабильный, 1 эл.-маг. катушка, 15 – обозначение порта подключение G1/2 дюйма, W - без катушек питания
