Рабочая среда
сжатый воздух без содержания масла.
Вакуумный эжектор

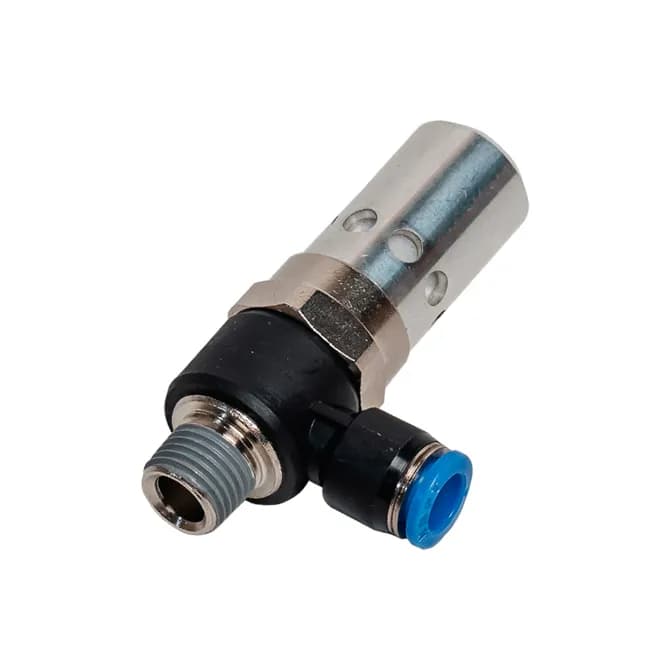

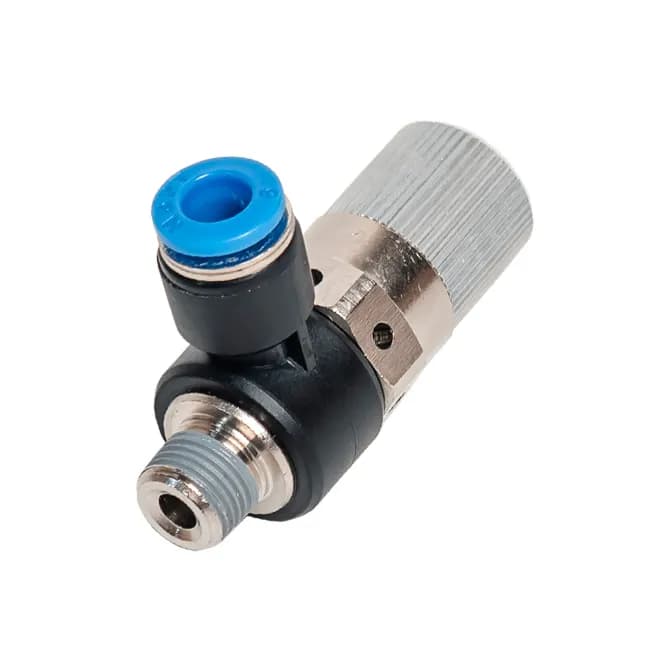

Эжектор вакуумный резьбовой VHH с глушителем
Цена по запросу
Размерный ряд
| МОДЕЛЬ ЭЖЕКТОРА | Внутренний диаметр цанги (мм) | Резьба внешняя R (дюймы) | Диаметр сопла (мм) | Максимальный вакуум (кПа) | Расход воздуха (л/мин) |
|---|---|---|---|---|---|
| VHH12-601 | 6 | R1/8 | 1.2 | 93 | 38 |
| VHH15-802 | 8 | R1/4 | 1.5 | 93 | 63 |
Описание
Вакуумный эжектор – устройство, который создаёт вакуум благодаря кинетической энергии струи сжатого воздуха.
Отличается компактностью, имеет малый вес, не требует обслуживания и удобен в монтаже, что позволяет использовать его на различных приспособлениях для перемещения изделий или продуктов питания. В основе работы эжектора лежит принцип Вентури.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ эжектора VHH15-802
Технические характеристики
Степень вакуума
- 93 кПа.
Расход воздуха
38 л/мин.
Диапазон рабочего давления
0,15...0,7 Мпа.
Номинальное давление
0,5 Мпа.
Уровень шума
72 дБ .
Диаметр сопла
1,2 мм.
Цанговый порт подключения
6 мм.
Резьбовой порт подключения
1/8.
Материал
Алюминий, никелированная латунь, пластик- полибутилентерефталат.
Степень вакуума
- 93 кПа,
Расход воздуха
63 л/мин
Диапазон рабочего давления
0,15...0,7 Мпа
Номинальное давление
0,5 Мпа
Уровень шума
85 дБ
Диаметр сопла
1,5 мм
Цанговый порт подключения
8 мм
Резьбовой порт подключения
1/4
Материал
Алюминий, никелированная латунь, пластик- полибутилентерефталат.
Пример условного обозначения эжектора
VHH15-802 , где VHH - модель, 15 - диаметр сопла 1,5 мм, 802 - 8 - цанга 8 мм , 02 - резьба 1/4.
